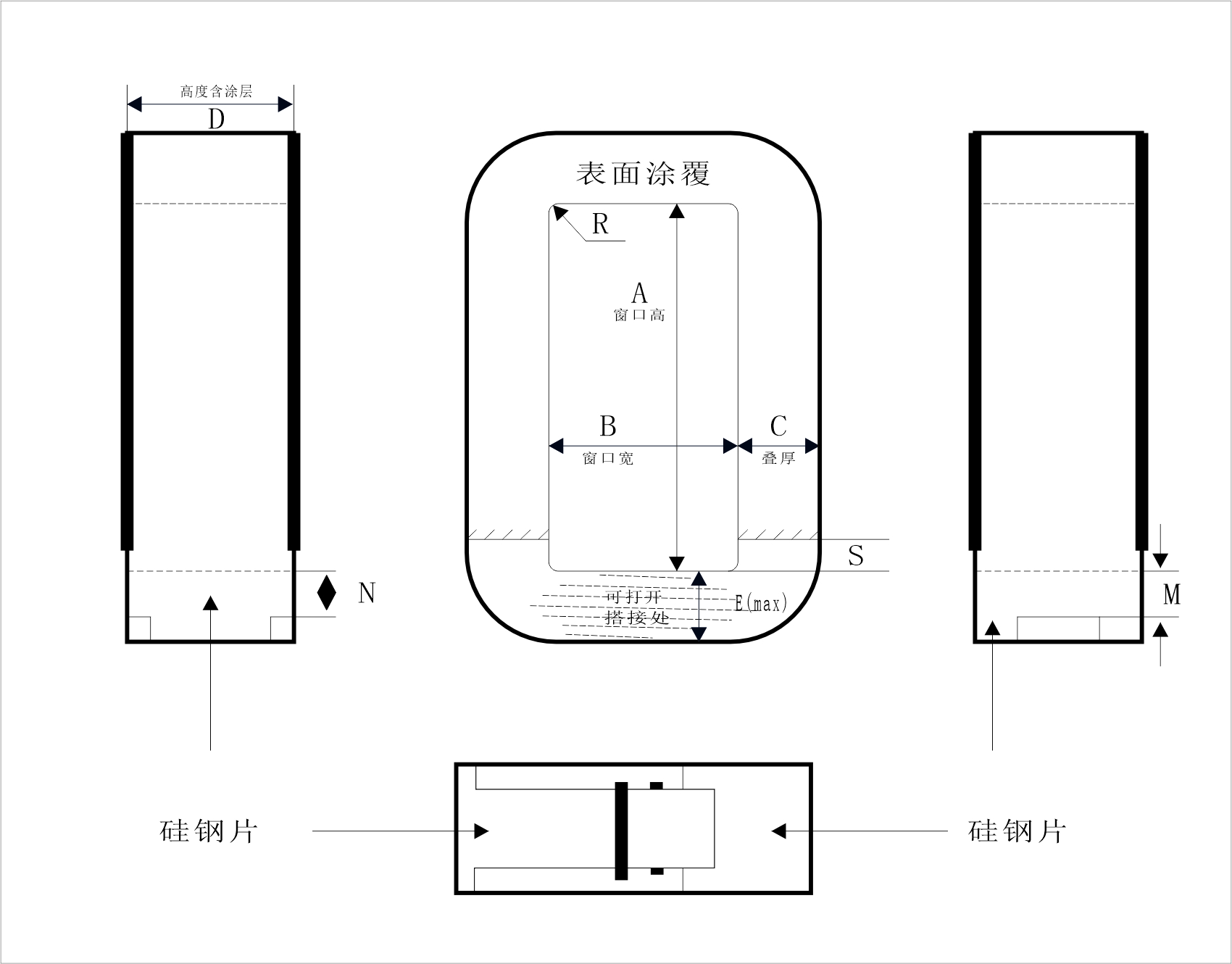

技术说明
- 1、每面环氧层厚度：≤1毫米（软铁芯则为0.5毫米3M胶涂层）
- 2、电工胶带宽度：25.4毫米
- 3、环氧边缘与窗口边缘间距：＞S＝10毫米
- 4、电工胶带前边缘与窗口边缘水平间距：L＝6毫米
- 5、硅钢片翻折插片端与窗口边缘间距：M＞0
- 6、硅钢片插片双侧端口与窗口边缘间距 N＞0
| 客户信息 | |||
|---|---|---|---|
| 客户名称： | 图纸编号： | ||
| 设计公司： | 设计人员： | ||
| 设计确认： | 确认日期： | ||
| 审核签名： | 审核日期： | ||

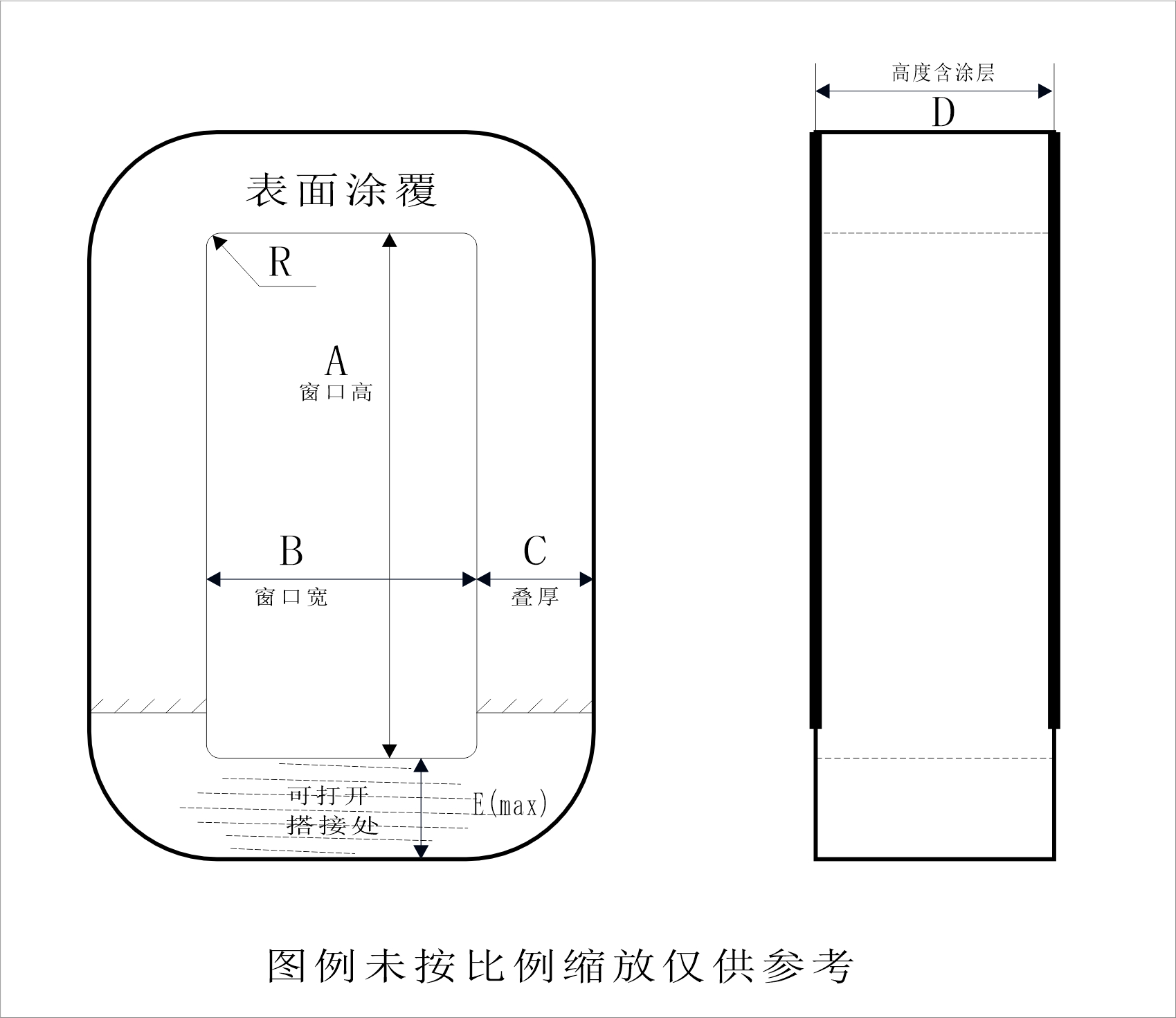

| 非晶变压器参数 | |||
|---|---|---|---|
| 带材宽度（W） | A 尺寸 允许 | mm | |
| 窗口高度（A） | A 尺寸 允许 | mm | |
| 窗口宽度（B） | mm | ||
| 铁芯叠厚（C）（Max） | A 尺寸 允许 | mm | |
| 铁芯高度（D）（含涂层） | 0 | 环氧3M胶 | mm |
| 窗口圆角半径（R） | mm | ||
| 铁芯接头处叠厚（E）（Max） | 0 | 尺寸(mm) max | mm |
| 铁芯叠厚有效面积（Min） | 0 | cm² | |
| 用户输入：铁芯叠片系数 | % | ||
| 铁芯重量 | 0 | ±1.5% | kg |
测试条件 1
| 测试频率 f-1（MZ） | |
| 磁通密度 B-1取值（T） | |
| 测试电压（30TS）（V） | 0 |
| 铁芯空载损耗 p-1（W） | 0 |
| 励磁功率VA-1 （VA） | 0 |
测试条件 2
| 测试频率 f-2（HZ） | |
| 磁通密度 B-2取值（T） | |
| 测试电压（30TS） （V） | 0 |
| 铁芯空载损耗 p-2（W） | 0 |
| 励磁功率VA-2 （VA） | 0 |
| 硅钢片及剪切机器参数设置 | |||
|---|---|---|---|
| 单台数量 | 1 | 剪切机器设置:每组增量 mm | 5.26 |
| 整理铁芯定型用-外层硅钢片长度（mm） | 0 | 剪切机设置:起始长度（mm） | 0 |
| 整理铁芯定型用-内层短硅钢片长度（mm） | 0 | 剪切机设置:结束长度（mm） | 0 |
| 整理铁芯定性用-内层长硅钢片长度（mm） | 0 | 剪切机设置:平均长度（mm） | 0 |
| 叠片系数 | 0.86 | 剪切组数 | 0 |
| 模板配置 | |||
|---|---|---|---|
| 模板类型 | 长度 (mm) | 高度 (mm) | 厚度 (mm) |
| A模板 | |||
| B模板（R=6.4mm） | |||
| C1模板 | |||
| C2模板 | |||
